Estación manual direccionable Simplex serie 4099

Estación manual direccionable SIMPLEX serie 4099

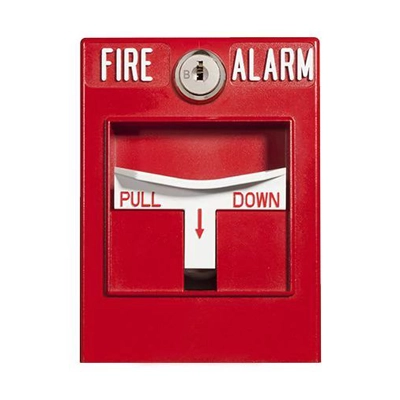

La estación manual direccionable SIMPLEX serie 4099 permite a los ocupantes iniciar una señal de alarma de incendio desde un punto claramente identificado. Integra un módulo direccionable individual IAM que monitorea continuamente el estado de la estación y comunica sus cambios al panel de control mediante los protocolos IDNet o MAPNET II.

Cada estación utiliza una dirección individual y recibe alimentación eléctrica y comunicación a través de un solo par de cables, lo que facilita su integración en sistemas direccionables SIMPLEX compatibles.

Características principales

• Comunicación direccionable IDNet o MAPNET II.
• Una dirección individual por estación.
• Indicador LED visible: parpadea durante la comunicación y queda encendido cuando la estación es activada.
• Palanca sobresaliente que ofrece una indicación visual de activación.
• Restablecimiento mediante llave para reducir manipulaciones no autorizadas.
• Funcionamiento compatible con los requisitos de accesibilidad ADA.
• Configuraciones de acción simple y acción doble.
• Terminales roscados para cableado de entrada y salida.
• Montaje en superficie, semiempotrado o empotrado con cajas y adaptadores compatibles.
• Carcasa compacta diseñada para minimizar la infiltración de polvo.
• Homologación conforme a UL 38; las demás aprobaciones dependen del modelo y la configuración seleccionada.

Modelos disponibles

• 4099-9004: acción simple.
• 4099-9004SP: acción simple con rotulación en español.
• 4099-9005: acción doble mediante cristal rompible.
• 4099-9005SP: acción doble con cristal rompible y rotulación en español.
• 4099-9006: acción doble mediante empuje y accionamiento de la palanca.
• 4099-9006SP: acción doble por empuje con rotulación en español.
• 4099-9021: acción simple con palanca de activación sencilla.

Las homologaciones UL, ULC, FM y CSFM varían según el modelo, idioma y configuración. Deben verificarse al seleccionar el número de parte.

Compatibilidad

La serie es compatible con paneles de alarma contra incendios SIMPLEX 4007ES, 4008, 4010, 4010ES, 4100ES, 4100U, 4020, 4100 y 4120 equipados con comunicación IDNet o MAPNET II. También admite transpondedores de comunicación serie 2120 con MAPNET II.

Especificaciones técnicas generales

• Ajuste de dirección: interruptor DIP de ocho posiciones.
• Cableado admitido: 18 a 14 AWG.
• Temperatura de funcionamiento: 0 a 49 °C.
• Humedad relativa: hasta 93 % a 38 °C.
• Aplicación: interiores.
• Clasificación: NEMA 1 cuando se utiliza con la caja posterior 2975-9178.
• Material: policarbonato Lexan o equivalente.
• Dimensiones: 127 × 95 × 25 mm.
• Color: alojamiento rojo con letras blancas y palanca blanca con letras rojas.

Aplicaciones recomendadas

Puede integrarse en sistemas de detección y alarma de incendios de instalaciones comerciales, industriales, municipales y áreas interiores de estaciones de servicio, siempre que la ubicación, el panel y la instalación cumplan con NFPA 72 y los códigos locales.

La ficha técnica no indica que la estación sea intrínsecamente segura, antiexplosiva o apta para áreas clasificadas. Por esta razón, su uso en zonas de despacho o almacenamiento de combustible debe ser evaluado por un especialista.

Solicite una cotización en WIS para confirmar el modelo, la rotulación, los accesorios de montaje y la compatibilidad con su panel SIMPLEX. Las especificaciones y homologaciones deben verificarse antes de la compra, ya que Johnson Controls indica que pueden cambiar sin previo aviso.
